Przeciwpożarowe zabezpieczenie konstrukcji stalowych. Nośność stali jest jednym z właściwości elementów konstrukcji stalowych, która ma istotny wpływ na zachowanie się stali w przypadku pożaru. Podstawą uniknięcia zawalenia się konstrukcji stalowej jest ochrona przed dopływem ciepła i osiągnięcie przez stal temperatury, przy której utraci ona swoje właściwości nośne.

Systemy, w których wykonujemy zabezpieczenie:

System Flame Control No 173 dla zabezpieczenia ogniochronnego wewnętrznych i zewnętrznych powierzchni konstrukcji stalowych.

System posiada:
Aprobatę Techniczną ITB AT-15-3112/2001 oraz Certyfikat Zgodności Polskiego Centrum Badań i Certyfikacji Nr CZ ITB-199/01/02



Tak zabezpieczona konstrukcja stalowa na pewno nie ulegnie pożarowi.

System składa się z trzech warstw:

• farba gruntowa
• podstawowa warstwa farby pęczniejącej Flame Control No 173
• farba nawierzchniowa

Informacja techniczna o materiale.
Flame Control No 173 jest nowoczesnym systemem pęczniejących, cienkich, elastycznych, odpornych na wibracje farb, stosowanych do przeciwogniowych zabezpieczeń zewnętrznych i wewnętrznych konstrukcji stalowych. W Stanach Zjednoczonych i Kanadzie farba Flame Control No 173 została przebadana i posiada stosowny certyfikat na odporność ogniową przy wzroście temperatury wg krzywej węglowodorowej ANSI UL. 1709-1991 dla okresu ochrony do 2 godzin.
Materiały Firmy Flame Control typu No 173 posiadają atesty i certyfikaty stosowania wielu międzynarodowych instytucji i placówek badawczych.

System PYRO-SAFE FLAMMOPLAST SP-A 2 jest nietoksyczną, niehigroskopijną, nie ulegającą starzeniu oraz nie zmieniającą właściwości i funkcjonalności przez co najmniej 20 lat ognioodporną powłoką ochronną na bazie dyspersji wodnej, przeznaczoną do przeciwpożarowego zabezpieczenia konstrukcji stalowych o profilach otwartych i zamkniętych stosowanych wewnątrz obiektów w środowisku o stopniu agresywności korozyjnej B, L wg. PN-71/H-04651. Podczas działania płomienia produkt wytwarza izolującą piankę, która chroni zabezpieczaną powierzchnię przed działaniem płomienia.

PYRO-SAFE FLAMMOPLAST SP-A 2 sklada sie z 3 warstw

• warstwy podkładowej /możliwość aplikacji na 6 różnych podkładach/
• warstwy zasadniczej PYRO-SAFE FLAMMOPLAST SP-A 2
• warstwy nawierzchniowej (ochronnej) – PYRO-SAFE DEKORLACK SP 2

Podłoże do naniesienia farby pęczniejącej może być zabezpieczone następującymi farbami antykorozyjnymi:
- PERMAREX 1705
- UNIKOR – farba styrenowa
- Farba ftalowa miniowa 60%
- Farba chlorokauczukowa przeciwrdzewna
- NIOBIKOR A – podkład ftalowy
- Farba epoksydowa

Grubość warstwy przeciwkorozyjnej (po wyschnięciu) powinna wynosić co najmniej 60 µm a rozpoczęcie prac związanych z aplikacją farby pęczniejącej FLAMMOPLAST SP-A 2 może nastąpić po 24 godz. po naniesieniu farby przeciwkorozyjnej.

Zabezpieczenie ogniochronne

Minimalne grubości zabezpieczenia ogniochronnego PYRO-SAFE FLAMMOPLAST SP-A 2 (warstwa podkładowa + warstwa pęczniejąca + warstwa nawierzchniowa) konstrukcji stalowych w zależności od wskaźnika masywności U/A oraz temperatury krytycznej stali umożliwiającej uzyskanie klasy odporności ogniowej F 0,25 (R 15), F 0,5 (R 30) i F 1 (R 60) podane są w aprobacie technicznej oraz w kartach katalogowych systemu . Dostarczamy je również na życzenie.

System CONLIT 150

Zabezpieczenia ogniochronne elementów konstrukcji stalowych o profilach zamkniętych i otwartych systemem CONLIT 150.
(F 0,5 ÷ F 3, R 30 ÷ R 180)

Zalety stosowania.

System CONLIT 150 pozwala na wykonanie zabezpieczeń kanałów wentylacyjnych i oddymiających o klasie odporności ogniowej do dwóch godzin (F 2). Zabezpieczenie obejmuje zarówno kanał, jak i jego zawiesie. W przypadku przewodów prostokątnych stosuje się płyty CONLIT, natomiast kanału typu 'spiro' zabezpiecza się otulinami CONLIT PIPE SECTION. System jest skuteczny, prosty i łatwy w wykonaniu. Materiał izolacyjny z łatwością poddaje się obróbce przy użyciu najprostszych narzędzi (typu nóż, piła ręczna). Dodatkowe obciążenia konstrukcji materiałem izolacyjnym nie powodują konieczności stosowania bardziej wytrzymałych systemów zamocowań.

System PROMATECT oraz PROMATUBE

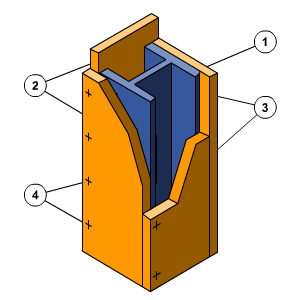

PROMATECT®-H- lub PROMATECT®-L Słupy stalowe - okładziny ogniochronne

Dane techniczne: 1. słup stalowy 2. okładzina z płyt PROMATECT®-H lub PROMATECT®-L 3. złącza poziome 4. środki łączące

Okładzina ogniochronna słupa stalowego wynika z wymaganej klasy odporności ogniowej elementu oraz wielkości wskaźnika masywności U/A.
Minimalne grubości płyt PROMATECT^®-H lub PROMATECT^®-L przedstawia tabela w katalogu, gdzie przedstawiono również przykład obliczenia grubości okładziny dla konkretnego elementu.
Ze względów technicznej ochrony przeciwpożarowej szpachlowanie złączy i krawędzi płyt nie jest wymagane.

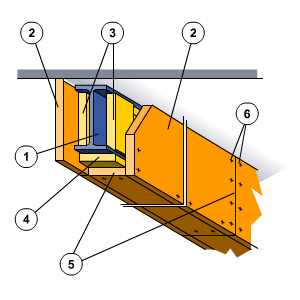

Belki stalowe - okładziny ogniochronne

Dane techniczne: 1. belka stalowa 2. płyty PROMATECT®-H lub PROMATECT®-L 3. pasma PROMATECT®-H lub PROMATECT®-L, (podkładka pionowa) 4. pasma PROMATECT®-H lub PROMATECT®-L, (podkładka pozioma) 5. złącze płyt, 6. łączniki zgodnie z tabelą zamieszczoną w katalogu

Przed przycięciem płyt na wymiar należy ustalić tolerancję wynikającą z wykonania profilu i tolerancję wykonawczą.
Pasma PROMATECT^®-H- lub PROMATECT^®-L tak dopasować, by krawędź zewnętrzna wystawała ok. 5 mm przed stopkę profilu.
Płyt PROMATECT^®-H nie należy ciąć z długości, gdyż rozstaw złącz nie może przekroczyć szerokości płyt 1250 mm (przy PROMATECT^®-L - 1200 mm).W przypadku nierównej powierzchni stropu, szczeliny między okładziną PROMATECT^® a stropem należy zaszpachlować.
Do przycinania płyt PROMATECT^® zalecamy piły z brzeszczotem z hartowanego metalu, wyposażone w urządzenia odpylające.

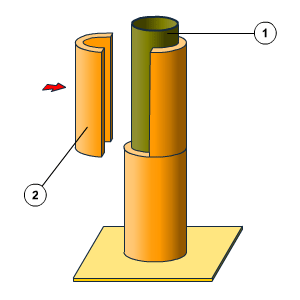

PROMATUBE® - FS, okładzina ogniochronna okrągłych słupów stalowych

		Dane techniczne: 1. stalowy słup okrągły 2. okładzina PROMATUBE® -FS
