| Przejścia instalacyjne przez ściany i stropy, przez które przeprowadzone są pojedyncze przewody elektryczne, kable i wiązki kabli oraz rury z materiałów niepalnych i palnych, stanowią bardzo ważny element przegrody przeciwpożarowej. W przypadku braku odpowiedniego zabezpieczenia stwarzają one zagrożenie w przypadku pożaru naruszając odporność ogniową ściany czy stropu. Zadaniem systemu ochronnego przejść instalacyjnych jest zachowanie odporności ogniowej przegrody, zmniejszenie zagrożenia powstania pożaru, zmniejszenie rozprzestrzeniania się pożaru a co za tym idzie zmniejszenie jego skutków.
|

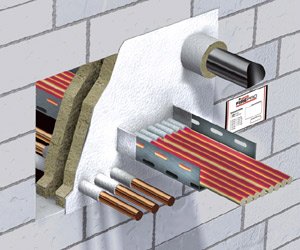

Zabezpieczenie przejścia instalacyjnego przez ścianę. |
| Do budowy przejścia instalacyjnego zaleca się używanie następujących materiałów:
Jeżeli w obrębie przejścia znajdują się rury palne z termoplastycznego tworzywa, wówczas stosuje się kołnierze ogniochronne:
|

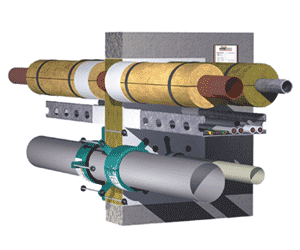

Zabezpieczenie przejścia rury palnej przez ścianę z zastosowaniem kołnierzy ogniochronnych. |
| W przypadku przejścia palnej rury przez ścianę należy zamocować kołnierz po obu stronach przegrody, natomiast w przypadku przejścia przez strop kołnierz mocuje się od strony spodniej przegrody. Kołnierze wyposażone są we wkład ogniochronny z tworzywa, który w czasie pożaru pod wpływem wysokiej temperatury zwiększa swoją objętość, zgniatając rurę i nie dopuszczając do przedostania się ognia poza strefę ogarniętą pożarem.
|
PYRO-SAFE Uniwersalna przegroda kombinowanaz płyt z wełny mineralnej
Klasa odporności ogniowej EI 60, EI 120
Przez PYRO-SAFE Uniwersalną przegrodę kombinowaną mogą przechodzić jednocześnie:
- kable wszystkich rodzajów i wymiarów wraz z ich konstrukcjami nośnymi jak drabinki lub korytka kablowe wykonane ze stali, aluminium lub tworzyw sztucznych;
- wiązki kablowe;
- wszystkie rodzaje rur z tworzyw sztucznych o średnicy zewnętrznej 160 mm i grubości ścianek zgodnie z PN;
- pojedyncze rurki z tworzyw sztucznych o średnicy zewnętrznej do 15 mm przeznaczone do celów sterowniczych;
- rury niepalne: stalowe,żeliwne 168,3 mm miedziane 88,9 mm.
Maksymalne wymiary przepustu instalacyjnego
(szerokość x wysokość)
(szerokość x długość)
EI 60 ściana/l.ść.dz
2000 mm x 800 mm
800 mm x 2000 mm
strop 1250 mm x ¥ mm
EI 120 ściana 1000 mm x 2000 mm
2000 mm x 1000 mm
strop 1250 mm x ¥ mm
Parametry przepustu instalacyjnego
a – minimalna grubość elementu budowlanego
x – minimalna grubość przepustu instalacyjnego
| ściana/l.ś.dz. [mm]> | strop [mm] | |||
| a | x | a | x | |
| EI 60 | 20/100 | 120/100 | 150 | 150 |
| EI 120 | 150 | 180 | 150 | 1 80 |
Przepust instalacyjny PYRO-SAFE Uniwersalna przegroda kombinowana może zostać wykonany przy pomocy dwóch rodzajów powłok ogniochronnych:

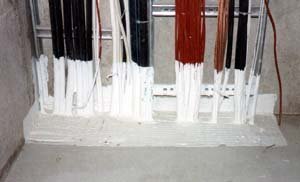

PYRO-SAFE FLAMMOPLAST KS 1 – jest ogniochronną powłoką, która w wyniku działania temperatury /od ok. 200°C/ pęcznieje chroniąc zabezpieczane powierzchnie przed działaniem temperatury oraz płomienia. Powłokę tą wraz z pęczniejącą masą szpachlową PYRO-SAFE FLAMMOPLAST KS 3 stosuje się do wykonania przepustów instalacyjnych klasy odporności ogniowej EI 60 i EI 120 w pomieszczeniach wewnątrz obiektów.
PYRO-SAFE FLAMMOTECT-A – jest ogniochronną powłoką o działaniu endotermicznym. Podczas działania płomienia produkt działa silnie endotermicznie, z powstaniem ceramicznej warstwy ochronnej, która chroni dodatkowo zabezpieczane powierzchnie i przewody kablowe przed działaniem płomienia.
Stosowana jest wraz z endotermiczną masą szpachlową FLAMMOTECT-S do wykonania przepustów instalacyjnych klasy odporności ogniowej EI 120 narażonych na działanie warunków atmosferycznych, wilgotności i wody.
Do uzyskania 0,7 mm grubej warstwy suchej zużywa się ok. 1,4 kg/m² farby. Grubość warstwy mokrej wynosi ok. 1100 – 1200 µm co można uzyskać przez dwukrotne pomalowanie kabli lub płyt wełny mineralnej pędzlem. Informację dotyczącą średniego zużycia materiałów do wykonania uniwersalnego przepustu instalacyjnego można otrzymać w dziale technicznym firmy svt Brandschutz bądź jej przedstawicielstw w Polsce.
Uszczelnienie przepustów kablowych materiałami HCA oraz płytą z wełny mineralnej.
Łatwa i szybka w montażu przegroda kablowa do zastosowania w ścianach i stropach. Konstrukcja przegrody składa się z jednej warstwy płyty mineralnej, doszczelnionej i pokrytej specjalnymi materiałami pęczniejącymi HCA. Rozwiązanie to umożliwia szybki montaż oraz pozwala na bezproblemową i szybką instalację nowych kabli. Zastosowane materiały pęczniejące są oparte na bazie dyspersji wodnej, są nieszkodliwe dla zdrowia i otoczenia.
Informacje ogólne.
Przegroda do ognioochronnego uszczelnienia przejść kabli w przepustach w ściennych i stropowych. Przegroda tworzy system składający się z trzech materiałów :
- powłoki ognioochronnej pęczniejącej HCA WL,
- masy uszczelniającej, pęczniejącej HCA PASTA ,
- płyty z wełny mineralnej Rockwool.
Powłoka HCA WL nanoszona jest na powierzchni płyty, która stanowi wypełnienie przepustu, na kablach i konstrukcjach nośnych kabli po obu stronach przegrody oraz na powierzchni ściany/ stropu wokół otworu.
Masa szpachlowa służy do uszczelniania szczelin pomiędzy zainstalowanymi płytami, stanowiącymi gródź, do uszczelnienia styku między płytą, a powierzchnią wewnętrzną otworu oraz do wypełnienia przestrzeni międzykablowych.
Jest to system możliwy do stosowania wewnątrz obiektów.
Klasa odporności ogniowej EI 90.
Warunki zastosowania i instalacja.
Maksymalny wymiar otworu w ścianie i stropie : 600 x 600 mm.
Zastosowanie : ściany ciężkie, stropy, wewnątrz .
Minimalna grubość ściany : 125 mm.
Minimalna grubość stropu : 150 mm.
Minimalna grubość przegrody : : 60 mm
Uszczelnienie :wszystkie rodzaje kabli i konstrukcji nośnych kabli.
|
Przejścia kablowe | |
 | |
Przepusty instalacyjne w ścianach i stropach
| |  | ||||||||||||
| ||||||||||||||
Zgodnie zobowiązującymi przepisami prawa budowlanego, budynki musza być podzielone na okreslonej wielkości strefy pożarowe.
Instalacje techniczne, w szczególności rury i kable elektryczne, przechodzą wielokrotnie przez ściany i stropy oddzieleń przeciwpożarowych. Przejścia te - zwane również przepustami lub grodziami - podobnie jak przegrody, w których wystepują, spełniać muszą kryteria szczelności i izolacyjności ogniowej.
W systemach ogniochronnych przepustów instalacyjnych PROMASTOP ®, Promat oferuje zestaw urzędowo sprawdzonych rozwiązań konstrukcyjnych.

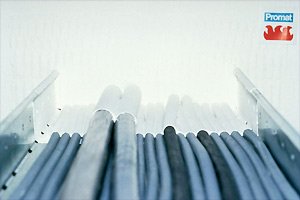

Przejścia kablowe:
Przepusty kablowe PROMASTOP ® zamykają przejścia kabli elektrycznych przez przegrody, zachowując ich klasę odporności ogniowej.
Rozróżniamy następujące rodzaje przepustów kablowych PROMASTOP ®:
Obok powyższych rozwiązań Promat proponuje system ceramicznych kształtek kablowych PROMASTOP®, do bezpyłowego wykonania przepustu pojedynczych kabli.
Przejścia pojedynczych przewodów mogą być również w prosty i skuteczny sposób zabezpieczone przez uszczelnienie masą ogniochronną PROMASEAL® lub PROMASEAL® -Mastic.
